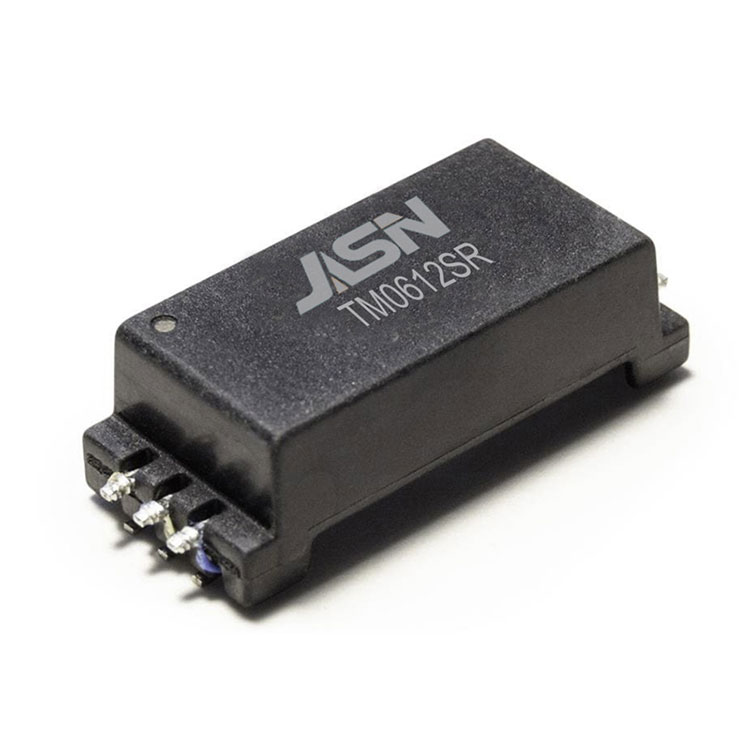

Μετασχηματιστής BMS σήματος

OCL:

150uH ~ 450uH. @100KHz/0,1V (-40C έως +125C)

Hi-Pot:

8000VDC 1mA 2δευτ

Αναλογία στροφών:

1:1±2%

Επαγωγή διαρροής::

0,5uH Max @100KHz/0,1V

DCR:

0,45ohm Μέγ. @Transformer πλευρά

Πλευρά τσοκ 0,80ohm Max.@CM

Απώλεια εισαγωγής:

-1,2dB Max 4MHz

Απώλεια επιστροφής:

-6dB Ελάχ. @4MHz (Z out= 100Ω)

CMRR:

-50dB Τύπος @1- 100MHz

Σχεδιασμός Κατασκευή:

Ενισχυμένη μόνωση ανά IEC62477-1,IEC60664- 1.IEC62368-1;

Τάση εργασίας έως 1500 VDC; Απόσταση ερπυσμού> 15 mm, Απόσταση διάκενου> 14 mm.

Βαθμός ρύπανσης Ⅱ, ομάδα υλικών CTI Ⅰ; Κατηγορία υπέρτασης Ⅲ, έως 2 χλμ. πάνω από την επιφάνεια της θάλασσας. UL εκκρεμεί.
