Τι είναι ένας σπειροειδής επαγωγέας και γιατί έχει σημασία στη σύγχρονη ηλεκτρονική;

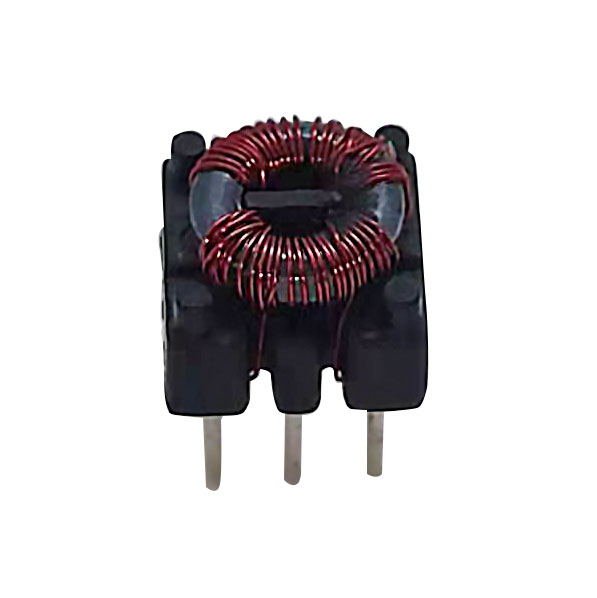

Τοροειδής επαγωγείςείναι ένα από τα πιο αποτελεσματικά και ευρέως χρησιμοποιούμενα παθητικά εξαρτήματα στα σύγχρονα ηλεκτρονικά συστήματα. Ο μοναδικός σχεδιασμός πυρήνα σε σχήμα δακτυλίου παρέχει ανώτερη μαγνητική συγκράτηση, μειωμένες ηλεκτρομαγνητικές παρεμβολές και υψηλή ενεργειακή απόδοση σε σύγκριση με τους παραδοσιακούς επαγωγείς. Αυτό το άρθρο διερευνά τι είναι ένας σπειροειδής επαγωγέας, πώς λειτουργεί, γιατί είναι απαραίτητος στα ηλεκτρονικά ισχύος και πώς να επιλέξετε τον σωστό τύπο για διαφορετικές εφαρμογές. Υπογραμμίζει επίσης κοινές προκλήσεις, εφαρμογές πραγματικού κόσμου και πρακτικά ζητήματα σχεδιασμού για να βοηθήσει τους μηχανικούς, τους αγοραστές και τους προγραμματιστές προϊόντων να λαμβάνουν τεκμηριωμένες αποφάσεις.

Πίνακας περιεχομένων

• 1. Κατανόηση των Βασικών Στοιχείων Πηνίου
• 2. Πώς λειτουργεί ένας σπειροειδής επαγωγέας
• 3. Βασικά πλεονεκτήματα έναντι των συμβατικών πηνίων
• 4. Βασικά υλικά και ο αντίκτυπός τους
• 5. Εφαρμογές πραγματικού κόσμου
• 6. Πώς να επιλέξετε τον σωστό σπειροειδή επαγωγέα
• 7. Κοινά προβλήματα και αντιμετώπιση προβλημάτων
• 8. Toroidal vs Other Inductor Types
• 9. Θεωρήσεις Σχεδιασμού για Μηχανικούς
• 10. Μελλοντικές τάσεις στην τεχνολογία επαγωγών
• 11. Συχνές Ερωτήσεις
• 12. Συμπέρασμα
• 13. Πληροφορίες & Επικοινωνία Κατασκευαστή

1. Κατανόηση των Βασικών Στοιχείων Πηνίου

Ένας δακτύλιος επαγωγέας είναι ένας τύπος επαγωγέα που έχει σχήμα ντόνατ ή δακτύλιο (τοροειδής). Αποτελείται από έναν κυκλικό μαγνητικό πυρήνα τυλιγμένο με χάλκινο σύρμα. Όταν το ηλεκτρικό ρεύμα ρέει μέσα από το καλώδιο, δημιουργείται ένα μαγνητικό πεδίο μέσα στον πυρήνα, αποθηκεύοντας ενέργεια με τη μορφή μαγνητισμού.

Σε αντίθεση με τα παραδοσιακά πηνία σωληνοειδών, το μαγνητικό πεδίο σε ένα δακτυλιοειδές σχέδιο περιορίζεται σε μεγάλο βαθμό στον πυρήνα. Αυτή η μοναδική ιδιότητα μειώνει σημαντικά την απώλεια ενέργειας και τις ηλεκτρομαγνητικές παρεμβολές (EMI), καθιστώντας την ιδανική για ηλεκτρονικά κυκλώματα υψηλής απόδοσης.

Με απλά λόγια, ένας σπειροειδής επαγωγέας έχει σχεδιαστεί για να:

• Αποθηκεύστε ενέργεια σε μαγνητικό πεδίο
• Φιλτράρισμα ηλεκτρικού θορύβου
• Σταθεροποίηση της ροής του ρεύματος στα κυκλώματα

2. Πώς λειτουργεί ένας σπειροειδής επαγωγέας

Η αρχή λειτουργίας ενός σπειροειδούς επαγωγέα βασίζεται στην ηλεκτρομαγνητική επαγωγή. Όταν το εναλλασσόμενο ρεύμα (AC) ρέει μέσα από το πηνίο, δημιουργεί ένα μεταβαλλόμενο μαγνητικό πεδίο στον σπειροειδή πυρήνα. Αυτό το μεταβαλλόμενο πεδίο προκαλεί μια αντίθετη τάση, γνωστή ως επαγωγή.

Το σχήμα κλειστού βρόχου του πυρήνα διασφαλίζει ότι το μεγαλύτερο μέρος της μαγνητικής ροής παραμένει μέσα στο υλικό, μειώνοντας τη διαρροή και βελτιώνοντας την απόδοση.

Τα βασικά στάδια εργασίας περιλαμβάνουν:

1. Το ρεύμα ρέει μέσω της περιέλιξης
2. Σχηματίζεται μαγνητικό πεδίο μέσα στον δακτύλιο
3. Η ενέργεια αποθηκεύεται σε μαγνητική ροή
4. Η αντίθεση στην αλλαγή ρεύματος σταθεροποιεί τη συμπεριφορά του κυκλώματος

Αυτή η ελεγχόμενη αποθήκευση και απελευθέρωση ενέργειας είναι αυτό που κάνει τους σπειροειδείς επαγωγείς απαραίτητους στα συστήματα ρύθμισης ισχύος.

3. Βασικά πλεονεκτήματα έναντι των συμβατικών πηνίων

Τα σπειροειδή πηνία προτιμώνται σε πολλές βιομηχανίες λόγω των ανώτερων ηλεκτρικών και φυσικών ιδιοτήτων τους. Παρακάτω είναι τα κύρια πλεονεκτήματα:

• Υψηλή απόδοση:Μειωμένη απώλεια ενέργειας λόγω ελάχιστης ροής διαρροής.
• Χαμηλές ηλεκτρομαγνητικές παρεμβολές:Το μαγνητικό πεδίο περιέχεται στον πυρήνα.
• Συμπαγής σχεδιασμός:Υψηλότερη επαγωγή σε μικρότερο φυσικό μέγεθος.
• Καλύτερη θερμική απόδοση:Χαμηλότερη παραγωγή θερμότητας υπό φορτίο.
• Ισχυρός μαγνητικός σύνδεσμος:Αποτελεσματική μεταφορά ενέργειας μεταξύ των περιελίξεων.

Αυτά τα πλεονεκτήματα καθιστούν τους σπειροειδείς επαγωγείς ιδιαίτερα χρήσιμους σε τροφοδοτικά, εξοπλισμό ήχου και βιομηχανικά ηλεκτρονικά.

4. Βασικά υλικά και ο αντίκτυπός τους

Η απόδοση ενός σπειροειδούς πηνίου εξαρτάται σε μεγάλο βαθμό από το υλικό του πυρήνα του. Διαφορετικά υλικά προσφέρουν διαφορετικές μαγνητικές ιδιότητες και αποκρίσεις συχνότητας.

5. Εφαρμογές πραγματικού κόσμου

Τα σπειροειδή πηνία χρησιμοποιούνται ευρέως σε πολλές βιομηχανίες λόγω της αποτελεσματικότητας και της αξιοπιστίας τους.

• Τροφοδοτικά λειτουργίας διακόπτη (SMPS)
• Ενισχυτές ήχου και φιλτράρισμα σήματος
• Τηλεπικοινωνιακός εξοπλισμός
• Συστήματα ισχύος ηλεκτρικών οχημάτων
• Μετατροπείς ανανεώσιμων πηγών ενέργειας (ηλιακή και αιολική)
• Βιομηχανικά συστήματα αυτοματισμού

Σε καθεμία από αυτές τις εφαρμογές, η ικανότητα μείωσης του EMI και βελτίωσης της ενεργειακής απόδοσης διαδραματίζει κρίσιμο ρόλο στη σταθερότητα και την απόδοση του συστήματος.

6. Πώς να επιλέξετε τον σωστό σπειροειδή επαγωγέα

Η επιλογή του σωστού σπειροειδούς επαγωγέα απαιτεί προσεκτική εξέταση των ηλεκτρικών και μηχανικών παραμέτρων.

Οι βασικοί παράγοντες επιλογής περιλαμβάνουν:

• Τιμή επαγωγής:Πρέπει να ταιριάζει με τις απαιτήσεις κυκλώματος
• Τρέχουσα βαθμολογία:Πρέπει να χειρίζεται αιχμή και συνεχές ρεύμα
• Υλικό πυρήνα:Με βάση τις ανάγκες συχνότητας και αποτελεσματικότητας
• Αντίσταση DC:Η χαμηλότερη αντίσταση βελτιώνει την απόδοση
• Συχνότητα λειτουργίας:Πρέπει να ευθυγραμμιστεί με το σχεδιασμό του συστήματος

Οι μηχανικοί συχνά εξισορροπούν το μέγεθος, το κόστος και την απόδοση όταν επιλέγουν εξαρτήματα για βελτιστοποιημένο σχεδιασμό κυκλώματος.

7. Κοινά προβλήματα και αντιμετώπιση προβλημάτων

Παρά την αξιοπιστία τους, οι σπειροειδείς επαγωγείς μπορεί να αντιμετωπίσουν ορισμένες λειτουργικές προκλήσεις.

• Κορεσμός:Εμφανίζεται όταν το ρεύμα υπερβαίνει τα όρια του πυρήνα
• Υπερθέρμανση:Προκαλείται από υπερβολικό ρεύμα ή κακό αερισμό
• Θέματα θορύβου:Συχνά λόγω ακατάλληλης περιέλιξης ή θωράκισης
• Μηχανική καταπόνηση:Μπορεί να καταστρέψει τις περιελίξεις κατά την εγκατάσταση

Ο σωστός σχεδιασμός και η θερμική διαχείριση μπορούν να μειώσουν σημαντικά αυτά τα ζητήματα.

8. Toroidal vs Other Inductor Types

9. Θεωρήσεις Σχεδιασμού για Μηχανικούς

Κατά την ενσωμάτωση σπειροειδών πηνίων σε ηλεκτρονικά συστήματα, οι μηχανικοί πρέπει να λαμβάνουν υπόψη πολλαπλές πτυχές σχεδιασμού:

• Πυκνότητα περιέλιξης και ποιότητα μόνωσης
• Μονοπάτια θερμικής διάχυσης
• Όρια μαγνητικού κορεσμού
• Διάταξη PCB για μείωση της σύζευξης EMI
• Μηχανική σταθερότητα τοποθέτησης

Ένα καλά σχεδιασμένο σύστημα εξασφαλίζει μακροπρόθεσμη αξιοπιστία και βέλτιστη ηλεκτρική απόδοση.

10. Μελλοντικές τάσεις στην τεχνολογία επαγωγών

Η ζήτηση για συμπαγή ηλεκτρονικά συστήματα υψηλής απόδοσης συνεχίζει να οδηγεί την καινοτομία στην τεχνολογία των επαγωγών. Οι μελλοντικές εξελίξεις περιλαμβάνουν:

• Προηγμένα νανοκρυσταλλικά υλικά για απόδοση εξαιρετικά χαμηλών απωλειών
• Μικρογραφημένα σπειροειδή σχέδια υψηλής συχνότητας
• Ενσωμάτωση με έξυπνες μονάδες ισχύος
• Βελτιωμένα θερμικά ανθεκτικά υλικά περιέλιξης

Αυτές οι εξελίξεις θα υποστηρίξουν εφαρμογές επόμενης γενιάς όπως η ηλεκτρική κινητικότητα, τα έξυπνα δίκτυα και τα βιομηχανικά συστήματα που βασίζονται σε τεχνητή νοημοσύνη.

11. Συχνές Ερωτήσεις

Ε1: Τι κάνει τους σπειροειδείς επαγωγείς πιο αποτελεσματικούς;
Ο μαγνητικός σχεδιασμός κλειστού βρόχου ελαχιστοποιεί τη διαρροή ροής, βελτιώνοντας την απόδοση.

Ε2: Μπορούν να χρησιμοποιηθούν σπειροειδείς επαγωγείς σε κυκλώματα υψηλής συχνότητας;
Ναι, ειδικά όταν χρησιμοποιείτε πυρήνες φερρίτη ή νανοκρυσταλλικούς.

Ε3: Είναι ακριβοί οι σπειροειδείς επαγωγείς;
Μπορεί να κοστίζουν λίγο περισσότερο από τα βασικά πηνία, αλλά προσφέρουν καλύτερη απόδοση και αξιοπιστία.

Ε4: Ποιες βιομηχανίες χρησιμοποιούν περισσότερο δακτυλιοειδείς επαγωγείς;
Τομείς ηλεκτρονικών ισχύος, αυτοκινήτων, τηλεπικοινωνιών και ανανεώσιμων πηγών ενέργειας.

Ε5: Πώς μπορώ να μειώσω τον θόρυβο σε σπειροειδείς επαγωγείς;
Οι κατάλληλες τεχνικές περιέλιξης, η θωράκιση και η σωστή επιλογή υλικού συμβάλλουν στη μείωση του θορύβου.

12. Συμπέρασμα

Τα σπειροειδή πηνία είναι ένα κρίσιμο στοιχείο στα σύγχρονα ηλεκτρονικά, προσφέροντας απαράμιλλη απόδοση, συμπαγή και ηλεκτρομαγνητική απόδοση. Η ικανότητά τους να σταθεροποιούν το ρεύμα και να μειώνουν τις παρεμβολές τα καθιστά απαραίτητα σε οτιδήποτε, από ηλεκτρονικά είδη ευρείας κατανάλωσης έως προηγμένα βιομηχανικά συστήματα. Η κατανόηση της δομής, των αρχών λειτουργίας και των κριτηρίων επιλογής τους επιτρέπει στους μηχανικούς και τους αγοραστές να βελτιστοποιούν αποτελεσματικά την απόδοση του συστήματος.

13. Πληροφορίες & Επικοινωνία Κατασκευαστή

Για υψηλής ποιότητας σπειροειδείς επαγωγείς σχεδιασμένους με μηχανική ακρίβειας και αυστηρό ποιοτικό έλεγχο, μπορείτε να βασιστείτε Jansum Electronics Dongguan Co., Ltd.

Ειδικευόμαστε στην παροχή εξατομικευμένων μαγνητικών εξαρτημάτων που πληρούν διαφορετικές βιομηχανικές απαιτήσεις, συμπεριλαμβανομένων των ηλεκτρονικών ισχύος, των συστημάτων αυτοκινήτων και των προηγμένων συσκευών επικοινωνίας.

Εάν αναζητάτε αξιόπιστη προμήθεια, τεχνική υποστήριξη ή προσαρμοσμένες λύσεις, μη διστάσετε να το κάνετεεπικοινωνήστε μαζί μαςσήμερα. Η ομάδα μηχανικών μας είναι έτοιμη να υποστηρίξει το έργο σας από το σχεδιασμό μέχρι την παραγωγή.
