Πώς ένα πηνίο ηλιακού μετατροπέα βελτιώνει την απόδοση, τη σταθερότητα και τη διάρκεια ζωής στα σύγχρονα φωτοβολταϊκά συστήματα

A σόλαr πηνίο μετατροπέαείναι ένα από τα πιο κρίσιμα μαγνητικά εξαρτήματα μέσα σε συστήματα φωτοβολταϊκών (PV) μετατροπέων. Επηρεάζει άμεσα την απόδοση μετατροπής, την αρμονική παραμόρφωση, τη θερμική απόδοση και τη μακροπρόθεσμη αξιοπιστία. Στις σύγχρονες εφαρμογές ανανεώσιμων πηγών ενέργειας, όπου τα πρότυπα απόδοσης γίνονται όλο και πιο αυστηρά, η επιλογή του σωστού σχεδιασμού πηνίου μπορεί να βελτιώσει σημαντικά τη συνολική απόδοση του συστήματος.

Αυτός ο αναλυτικός οδηγός διερευνά πώς λειτουργούν τα πηνία ηλιακών μετατροπέων, γιατί έχουν σημασία σε περιβάλλοντα μεταγωγής υψηλής συχνότητας, πώς τα υλικά και ο σχεδιασμός επηρεάζουν την απόδοση και πώς κατασκευαστές όπως π.χ.JASNπαρέχει προηγμένες μαγνητικές λύσεις για απαιτητικές ηλιακές εφαρμογές.

Πίνακας περιεχομένων

• 1. Τι είναι ένα πηνίο ηλιακού μετατροπέα;
• 2. Γιατί είναι απαραίτητο στα σύγχρονα φωτοβολταϊκά συστήματα;
• 3. Αρχή Λειτουργίας στους Ηλιακούς Μετατροπείς
• 4. Βασικές Παράμετροι Σχεδιασμού και Τεχνικές Προδιαγραφές
• 5. Βασικά υλικά και ο αντίκτυπός τους στην απόδοση
• 6. Θερμική Διαχείριση και Αξιοπιστία
• 7. Προσαρμογή και Σενάρια Εφαρμογών
• 8. Πώς να επιλέξετε το σωστό ηλιακό πηνίο μετατροπέα
• 9. Κοινές προκλήσεις και λύσεις
• 10. Συχνές ερωτήσεις

1. Τι είναι ένα πηνίο ηλιακού μετατροπέα;

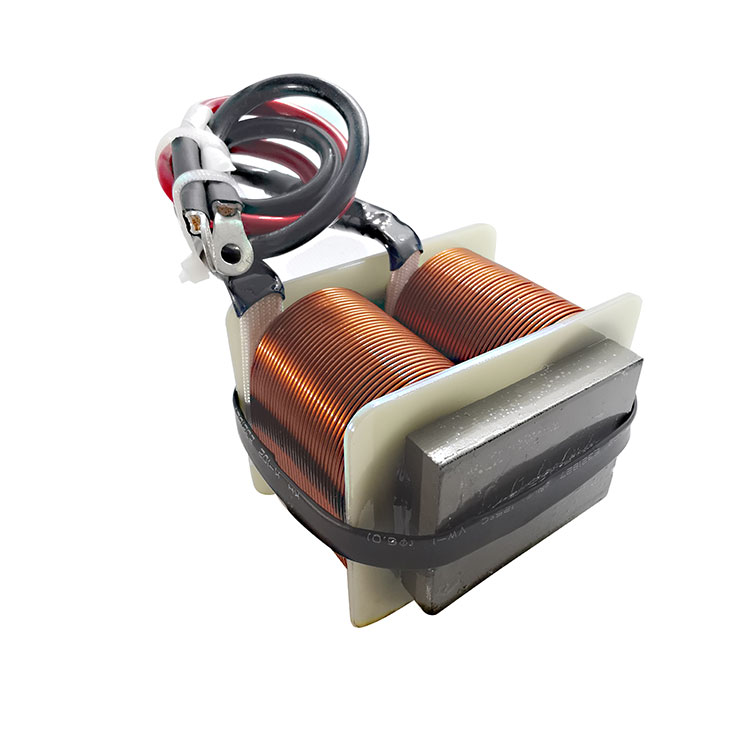

Ένας ηλιακός επαγωγέας μετατροπέα είναι ένα παθητικό μαγνητικό εξάρτημα σχεδιασμένο να αποθηκεύει ηλεκτρική ενέργεια σε ένα μαγνητικό πεδίο και να την απελευθερώνει με ελεγχόμενο τρόπο κατά τη λειτουργία μεταγωγής. Χρησιμοποιείται συνήθως σε μετατροπείς ενίσχυσης DC-DC και στάδια μετατροπέα DC-AC σε φωτοβολταϊκά συστήματα.

Με απλά λόγια, το πηνίο εξομαλύνει τη ροή του ρεύματος, καταστέλλει τον κυματισμό και μειώνει τις ηλεκτρομαγνητικές παρεμβολές (EMI). Χωρίς αυτό, οι ηλιακοί μετατροπείς θα παρουσίαζαν ασταθή έξοδο, υπερβολικές αρμονικές και απώλειες απόδοσης.

• Αποθήκευση ενέργειας κατά τη διάρκεια των κύκλων μεταγωγής
• Τρέχουσα μείωση κυματισμού
• Αρμονικό φιλτράρισμα
• Βελτιωμένη ποιότητα κυματομορφής
• Βελτιωμένη σταθερότητα συστήματος

2. Γιατί είναι απαραίτητο στα σύγχρονα φωτοβολταϊκά συστήματα;

Τα συστήματα ηλιακής ενέργειας λειτουργούν υπό μεταβλητές συνθήκες ηλιακού φωτός, που σημαίνει ότι η τάση και το ρεύμα κυμαίνονται συνεχώς. Ο μετατροπέας πρέπει να μετατρέψει αυτήν τη μεταβλητή ισχύ DC σε σταθερή έξοδο εναλλασσόμενου ρεύματος συμβατή με τα πρότυπα δικτύου.

Το πηνίο ηλιακού μετατροπέα παίζει καθοριστικό ρόλο σε:

1. Ενίσχυση χαμηλής τάσης DC στα απαιτούμενα επίπεδα διαύλου
2. Διατήρηση λειτουργίας συνεχούς ρεύματος (CCM)
3. Συνάντηση αρμονικών κανονισμών πλέγματος
4. Διασφάλιση μακροπρόθεσμης αξιοπιστίας εξαρτημάτων

Καθώς αυξάνεται η παγκόσμια υιοθέτηση των ανανεώσιμων πηγών ενέργειας, τα υψηλής απόδοσης μαγνητικά εξαρτήματα δεν είναι πλέον προαιρετικά—είναι υποχρεωτικά για τον ανταγωνιστικό σχεδιασμό ηλιακών μετατροπέων.

3. Αρχή Λειτουργίας στους Ηλιακούς Μετατροπείς

Σε μια τυπική τοπολογία Φ/Β μετατροπέα, ο επαγωγέας λειτουργεί εντός κυκλωμάτων μεταγωγής υψηλής συχνότητας. Όταν ο διακόπτης λειτουργίας ανάβει, η ενέργεια αποθηκεύεται στον μαγνητικό πυρήνα. Όταν ο διακόπτης σβήσει, η αποθηκευμένη ενέργεια μεταφέρεται στο φορτίο.

Φόρμουλα αποθήκευσης ενέργειας:

E = 1/2 × L × I²

Οπου:

• L = Επαγωγή
• I = Τρέχον

Αυτή η διαδικασία κυκλικής αποθήκευσης και απελευθέρωσης επιτρέπει τη ρύθμιση της τάσης και την καταστολή κυματισμών, τα οποία είναι θεμελιώδη για την αποτελεσματική μετατροπή DC-AC.

4. Βασικές Παράμετροι Σχεδιασμού και Τεχνικές Προδιαγραφές

5. Βασικά υλικά και ο αντίκτυπός τους στην απόδοση

Η επιλογή υλικού πυρήνα επηρεάζει άμεσα την απόδοση των πηνίων ηλιακών μετατροπέων.

Πυρήνας Φερρίτη

• Χαμηλή απώλεια πυρήνα σε υψηλή συχνότητα
• Ιδανικό για συμπαγή σχέδια μετατροπέων

Πυρήνας από σκόνη σιδήρου

• Υψηλότερη πυκνότητα ροής κορεσμού
• Κατάλληλο για εφαρμογές υψηλής έντασης ρεύματος

Νανοκρυσταλλικός Πυρήνας

• Εξαιρετικά χαμηλή απώλεια πυρήνα
• Υψηλή διαπερατότητα
• Εξαιρετική θερμική σταθερότητα

Οι προηγμένοι κατασκευαστές όπωςJASNεστίαση στον βελτιστοποιημένο μαγνητικό σχεδιασμό για τη μείωση των απωλειών τόσο του χαλκού όσο και του πυρήνα, βελτιώνοντας την απόδοση του μετατροπέα πέραν του 98%.

6. Θερμική Διαχείριση και Αξιοπιστία

Οι ηλιακοί μετατροπείς λειτουργούν συχνά σε σκληρά εξωτερικά περιβάλλοντα. Οι αυξημένες θερμοκρασίες επιταχύνουν την υποβάθμιση της μόνωσης και μειώνουν τη διάρκεια ζωής.

Οι αποτελεσματικές θερμικές στρατηγικές περιλαμβάνουν:

• Σχέδιο περιέλιξης χαμηλού DCR
• Υλικά μόνωσης υψηλής θερμοκρασίας
• Βελτιστοποιημένη γεωμετρία πυρήνα
• Ενθυλάκωση για προστασία από την υγρασία

Ο σωστός θερμικός σχεδιασμός εξασφαλίζει 10–20 χρόνια λειτουργικής αξιοπιστίας, που ταιριάζει με τη διάρκεια ζωής των φωτοβολταϊκών μονάδων.

7. Προσαρμογή και Σενάρια Εφαρμογών

Τα πηνία ηλιακών μετατροπέων χρησιμοποιούνται σε:

• Μετατροπείς στέγης κατοικιών
• Εμπορικοί μετατροπείς στοιχειοσειρών
• Κεντρικοί μετατροπείς γενικής χρήσης
• Υβριδικά συστήματα αποθήκευσης ενέργειας
• Ηλιακά συστήματα εκτός δικτύου

Οι επιλογές προσαρμογής μπορεί να περιλαμβάνουν:

• Προσαρμοσμένες τιμές επαγωγής
• Ειδικά υλικά πυρήνα
• Κατασκευές περιελίξεων υψηλού ρεύματος
• Συμπαγείς μηχανικές διαστάσεις

8. Πώς να επιλέξετε το σωστό ηλιακό πηνίο μετατροπέα

Οδηγός επιλογής βήμα προς βήμα:

1. Προσδιορίστε τη συχνότητα λειτουργίας
2. Υπολογίστε την απαιτούμενη αυτεπαγωγή
3. Προσδιορίστε τη μέγιστη ανοχή ρεύματος και κυματισμού
4. Αξιολογήστε τις θερμικές συνθήκες
5. Επαληθεύστε το περιθώριο κορεσμού
6. Ελέγξτε τη συμμόρφωση με τα πρότυπα EMI

Η συνεργασία με έμπειρους παρόχους μαγνητικών λύσεων διασφαλίζει τη βέλτιστη ενσωμάτωση του σχεδιασμού.

9. Κοινές προκλήσεις και λύσεις

10. Συχνές ερωτήσεις

Ε1: Τι συμβαίνει εάν ο επαγωγέας κορεστεί;

Ο κορεσμός προκαλεί απότομη πτώση της επαγωγής, οδηγώντας σε αιχμές ρεύματος, υπερθέρμανση και πιθανή αστοχία του μετατροπέα.

Ε2: Μπορώ να χρησιμοποιήσω ένα τυπικό πηνίο για εφαρμογές ηλιακών μετατροπέων;

Δεν συνιστάται. Τα πηνία ηλιακών μετατροπέων πρέπει να χειρίζονται υψηλά ρεύματα, υψηλή συχνότητα και σκληρά περιβάλλοντα.

Ε3: Πώς η τιμή της επαγωγής επηρεάζει την κυματοποίηση;

Η υψηλότερη αυτεπαγωγή μειώνει το ρεύμα κυματισμού αλλά αυξάνει το μέγεθος και το κόστος. Απαιτείται βέλτιστη ισορροπία.

Ε4: Ποιος είναι ο τυπικός αντίκτυπος στην απόδοση;

Ο σωστός μαγνητικός σχεδιασμός μπορεί να βελτιώσει τη συνολική απόδοση του μετατροπέα κατά 1–3%, κάτι που είναι σημαντικό σε κλίμακα χρησιμότητας.

Σύναψη

Ένας ηλιακός επαγωγέας μετατροπέα είναι πολύ περισσότερο από ένα παθητικό εξάρτημα - είναι ένα στοιχείο που καθορίζει την απόδοση στα σύγχρονα φωτοβολταϊκά συστήματα. Από την απόδοση και την καταστολή κυματισμών έως τη θερμική αξιοπιστία και τη συμμόρφωση με το δίκτυο, ο σχεδιασμός του επηρεάζει άμεσα την επιτυχία του συστήματος.

Συνεργασία με έμπειρους κατασκευαστές όπωςJASNεξασφαλίζει μηχανική ακρίβειας, βελτιστοποιημένα μαγνητικά υλικά και προσαρμοσμένες λύσεις προσαρμοσμένες στις απαιτήσεις του μετατροπέα σας.

Εάν σχεδιάζετε ηλιακούς μετατροπείς επόμενης γενιάς και χρειάζεστε μαγνητικά εξαρτήματα υψηλής απόδοσης,επικοινωνήστε μαζί μαςσήμερα για να συζητήσετε τις απαιτήσεις του έργου σας και να ανακαλύψετε πώς τα προηγμένα πηνία ηλιακών μετατροπέων μπορούν να βελτιώσουν την απόδοση του συστήματός σας.
